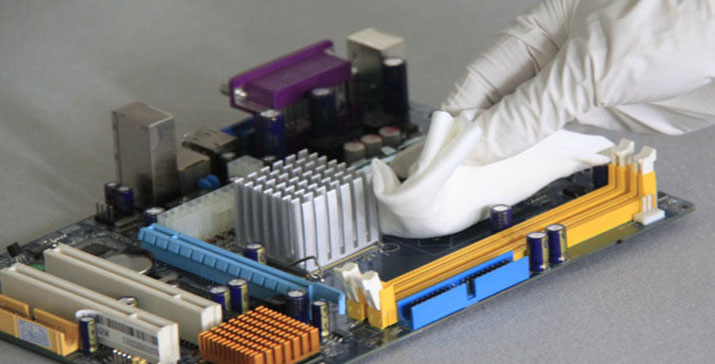

半導體行業,對無塵布擦拭要求和潔凈度要求相當之高。半導體芯片中的電路非常細小,其工作環境主要控制在0.3微米直徑的灰塵顆粒,如果半導體中有一個小顆粒灰塵附著在半導體線路上就會引起電的短路,導致半導體元件的損壞。半導體行業對于無塵布的一個重要的要求就是無硅油,不掉屑。
公司為滿足客戶的要求,憑借對無塵布專業基礎和技術積淀,公司從無塵布的選絲,到無塵布的染整,切割、清洗和包裝環節,充分考慮了無塵布的防靜電性能、吸附性以及耐久性等,軒蘭采用盛虹集團的雙A級絲,從定染到清洗均用18兆歐超純水,從切割到包裝均在無塵室,專人品質檢測、ISO嚴格管控體系,熱線切無塵布 無黃邊、無硬邊、無掉屑,尺寸統一。公司無塵布產品在半導體行業廣泛使用。
軒蘭無塵布有以下優勢:
1、不含硅油,極低離子含量
2、表面不含毛屑,擦拭不刮花產品
3、全檢品質,多種無塵布檢測設備精細質檢,品保部層層把關
